Как защитить кабельные линии от механических повреждений и влаги

Кабельные линии сегодня используются повсеместно — от жилых домов до промышленных объектов и энергетических сетей. Однако во время эксплуатации они подвергаются различным рискам: ударам, вибрациям, воздействию влаги и перепадам температуры. Чтобы системы связи и электроснабжения работали стабильно, требуется комплексная защита с использованием специальных решений — труб, лотков, герметизирующих элементов и дополнительных комплектующих.

Основные виды механических повреждений кабеля

Даже самый прочный кабель может выйти из строя, если при его прокладке или эксплуатации не учитывать возможные нагрузки. Чаще всего встречаются следующие виды повреждений:

Повреждения при монтаже. Сильные перегибы, неправильная укладка или чрезмерное натяжение кабеля приводят к нарушению его структуры.
Удары и вибрации. При эксплуатации в производственных цехах, на стройках или в местах с интенсивным движением техники кабель подвержен внешним воздействиям.
Воздействие острых предметов. Камни, строительный мусор или элементы арматуры могут протереть изоляцию.
Деятельность грызунов. В подземных коммуникациях нередки случаи повреждений кабеля мышами и крысами.

Все эти факторы делают необходимым использование защитных решений — от специальных композитных труб до кабельных лотков с герметизирующими элементами.

Защита кабеля от влаги и коррозии

Влага — один из главных врагов кабельных линий. Попадание воды внутрь оболочки приводит к короткому замыканию, ускоренному износу изоляции и коррозии металлических жил. Чтобы этого избежать, применяются следующие меры:

Герметизация соединений. Все стыки и вводы кабеля необходимо защищать с помощью уплотнителей и специальных переходников.
Использование полимерных труб. Композитные материалы не подвержены коррозии и обеспечивают долговечную защиту при прокладке в земле и влажных помещениях.
Правильная укладка. Кабельные линии в грунте должны прокладываться с уклоном для отвода воды, а при необходимости — использоваться дренажные решения.
Применение герметизирующих аксессуаров. Воронки, уплотнители и заглушки позволяют надежно изолировать кабельные трассы от проникновения влаги.

Такая система защиты снижает риск аварий и продлевает срок службы кабельных линий даже в сложных климатических условиях.

Решения для надежной прокладки кабеля

Чтобы кабельные линии были защищены на протяжении всего срока службы, используют целый комплекс инженерных решений. В зависимости от условий эксплуатации применяются разные варианты:

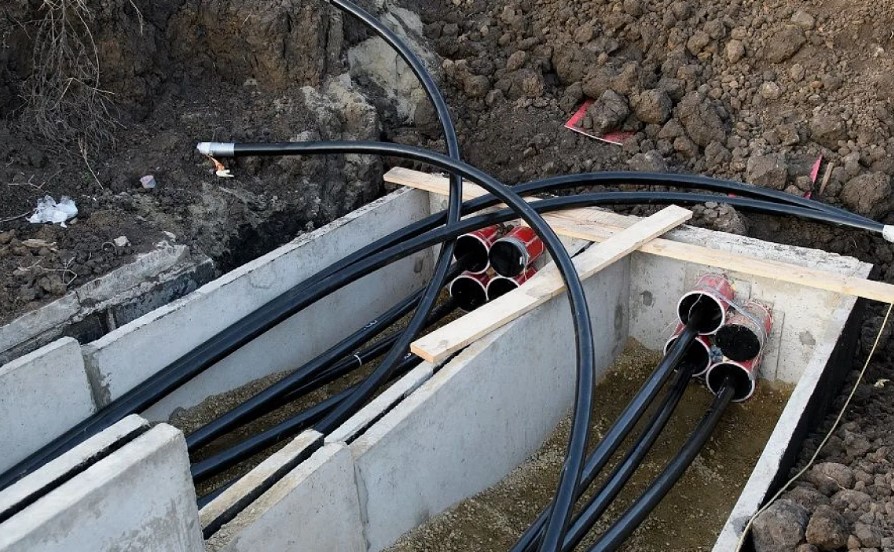

Композитные трубы для кабеля. Прочные и долговечные, они обеспечивают защиту при подземной и шахтной прокладке. Подходят как для низковольтных, так и для высоковольтных линий.
Кабельные лотки. Используются при открытой прокладке на объектах. Могут быть сплошными, перфорированными или лестничными, в зависимости от требуемой вентиляции и нагрузки.
Колодцы для кабеля. Обеспечивают удобный доступ к коммуникациям и защищают кабельные соединения в местах разветвлений.
Коробки транспозиции. Применяются для организации и распределения кабельных линий, особенно в энергетике и связи.
Комплектующие. Воронки, уплотнители, переходы и заглушки помогают герметизировать трассу и увеличить надежность всей системы.

Использование этих решений позволяет не только продлить срок службы кабеля, но и облегчить его обслуживание, обеспечивая безопасную работу инженерных сетей.

Применение специальных аксессуаров

Даже при использовании прочных труб и лотков кабельная система нуждается в дополнительных элементах, которые делают её полностью герметичной и удобной в эксплуатации. К наиболее востребованным аксессуарам относятся:

Уплотнители. Используются для герметизации мест ввода кабеля, защищая соединения от протечек и излишней нагрузки на изоляцию.
Заглушки торцевые для установки в торцевых секциях кабельных лотков и труб — предотвращают попадание влаги, пыли и мусора. Они подбираются по типоразмерам и помогают сохранить целостность всей трассы.
Воронки. Позволяют аккуратно организовать ввод кабеля в трубу или лоток, снижая риск повреждения оболочки.
Переходники. Служат для соединения элементов кабельной трассы разного диаметра и упрощают монтаж.

Эти небольшие, но важные детали обеспечивают долговечность кабельных линий, особенно при монтаже в сложных условиях — под землей, в шахтах или на промышленных объектах.

ГОСТ и нормативные требования

Защита кабельных линий регулируется целым рядом стандартов, которые устанавливают требования к материалам и конструкции изделий. Соблюдение норм гарантирует надежность и безопасность эксплуатации инженерных сетей.

ГОСТ Р 53313–2009. Определяет требования к кабельным лоткам и комплектующим.
ГОСТ Р 52868–2007. Устанавливает нормы для кабельных систем и способы их испытаний.
ТУ 27.33.13-002-39082310–2020. Технические условия, регламентирующие производство современных полимерных решений.

Применение продукции, соответствующей ГОСТ и ТУ, особенно важно на ответственных объектах — в энергетике, промышленности и транспортной инфраструктуре. Использование сертифицированных труб и лотков обеспечивает соответствие нормативам и минимизирует риск аварий.

Готовые решения от производителей

Сегодня на рынке представлено множество решений для защиты кабельных линий, но далеко не все они одинаково надежны. При выборе важно учитывать качество материалов, соответствие нормативам и возможность комплексного применения. Оптимальный вариант — использовать продукцию проверенных брендов, которые предлагают полный набор элементов для монтажа.

Бренд ПротекторФлекс® разработал линейку композитных изделий для защиты кабеля в самых разных условиях эксплуатации. В ассортимент входят трубы, кабельные лотки, колодцы, коробки транспозиции и комплектующие для герметизации трасс. Такой комплексный подход позволяет строить надежные кабельные линии без необходимости подбора элементов у разных производителей.
